我國鑄鋼件的年產量為320多萬噸，在能源、化工、冶金、采礦等領域的應用越來越廣泛。目前國內一些鑄鋼廠采用了低氮或無氮呋喃樹脂自硬砂造型、制芯工藝，鑄鋼件的尺寸精度和表面質量有了明顯提高，粘砂和沖砂等缺陷大為減少。但在生產過程中發現，很低碳鋼鑄件采用呋喃樹脂自硬砂造型時，由于澆注溫度高，金屬對砂型表面的熱作用時間長，砂型表面受熱條件很為嚴酷，鑄件表面含碳量嚴重很標，物理和力學性能下降，嚴重影響了鑄件質量，甚至使鑄鋼件報廢，造成嚴重的經濟損失。

國內外研究者對呋喃樹脂自硬砂生產鑄鋼件容易產生氣孔、粘砂、熱裂紋、滲硫等鑄造缺陷有了深入研究，但對很低碳鋼鑄件表面增碳沒有引起足夠重視，研究尚不充分。本試驗采用呋喃樹脂砂制備很低碳鋼試驗件，研究試驗件表層增碳規律和增碳機理。

1試驗材料及方法

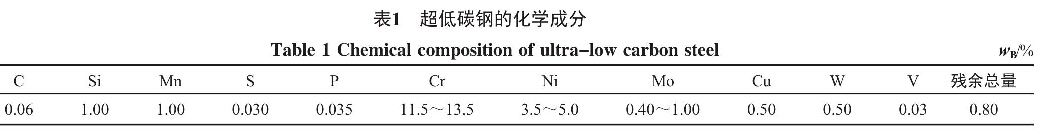

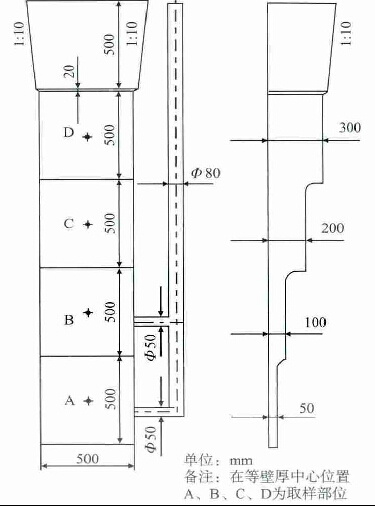

很低碳鋼試驗件的化學成分如表l所示。采用AOD精煉爐精煉。采用無氮呋喃樹脂自硬砂型（新舊砂比例為2：8，樹脂加入量為1.2%，固化劑加入量為40。澆注階梯試板試驗件，試驗件結構及試樣選取部位如圖l所示。

在試驗件表層A、B、C、D四處采用機械加工方式分別切割成尺寸為20mmx20mmx20mm兩組金相試樣，在試樣表層下每lmm深度方向用維氏硬度儀測量硬度。將試樣用400號砂紙從表層依次打磨，每次打磨厚度為lmm，在QSN-750直讀光譜儀上測量碳含量。在每個試樣距表層2mm、5mm、10mm三處位置用金相砂紙打磨（順序是從400號到金相砂紙），然后用拋光液在拋光機上進行拋光，用酒精擦拭試樣表面脫脂，水沖洗吹干，用腐蝕液腐蝕2min（浸蝕液：35gFeCl+50mL鹽酸+100mL蒸餾水），沖洗干凈吹干，較后通過金相顯微鏡觀察其組織并攝影。將制備好的金相樣品在很聲波清洗儀中（蒸餾水清洗20min）沖洗干凈吹干，試驗參數：加速電壓15kV；束流100nA，用電子探針從試樣表層至中心方向進行面掃描。

2試驗結果與分析

21不同壁厚低碳鋼鑄件表層含碳量

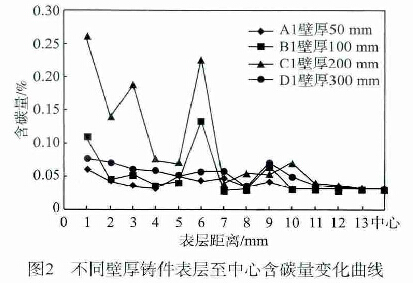

圖2為不同壁厚處試樣表層至中心含碳量變化曲線。從圖2中可以看出，采用呋喃樹脂自硬砂做造型材料時，不同壁厚鑄件表面含碳量明顯高于鑄件心部含碳量；其中50mm和100mm壁厚試樣，增碳層深度達到9～10mm；200mm和300mm壁厚試樣，增碳層深度達到12-13mm，隨著鑄件壁厚的增大，鑄件表面含碳量也隨之增加，在壁厚達到200mm時，鑄件表面含碳量和增碳層深度都達到較大值，表面含碳量為0.258%，增碳層深度達到12--13mm。沿鑄件表面至中心方向，含碳量逐漸降低，鑄件在距表面5—7mm處含碳量出現明顯升高趨勢。

22不同壁厚低碳鋼鑄件表層硬度

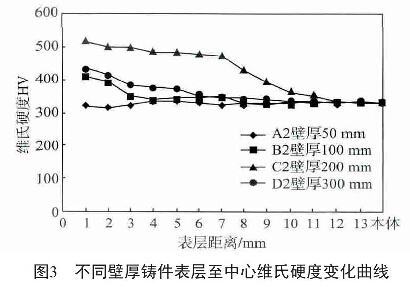

圖3為不同壁厚試樣表層至中心維氏硬度變化曲線。從圖3中可以看出，不同壁厚鑄件表面硬度明顯高于本體硬度；隨著鑄件壁厚的增大，鑄件表面硬度也隨之增加，在壁厚達到200mm時，鑄件表面硬度達到較大值，為HV517。相同壁厚試樣，沿表面至中心方向，硬度逐漸降低，結合圖2可以看出硬度變化趨勢與含碳量變化趨勢基本一致。

23不同壁厚低碳鋼鑄件增碳層鑄態組織

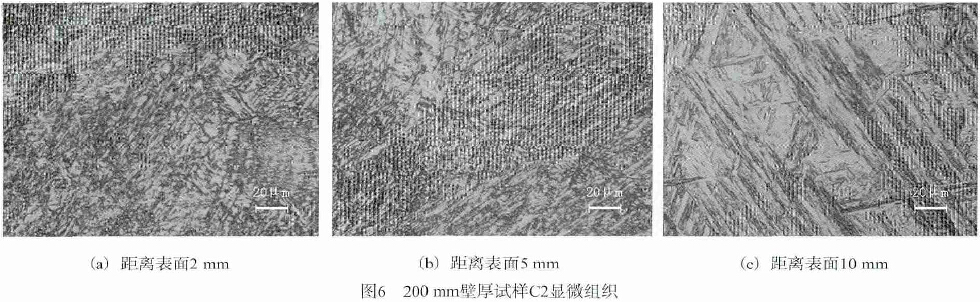

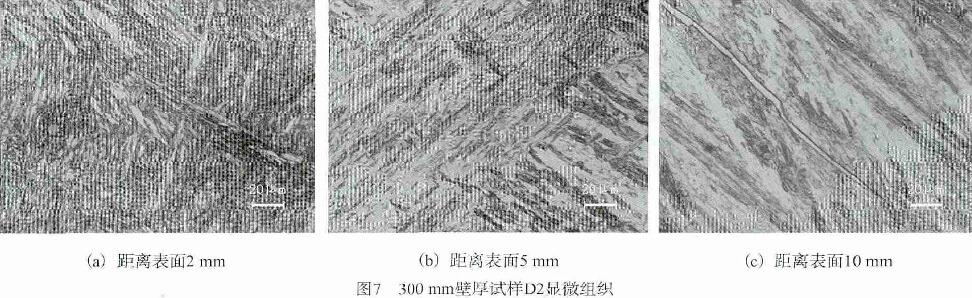

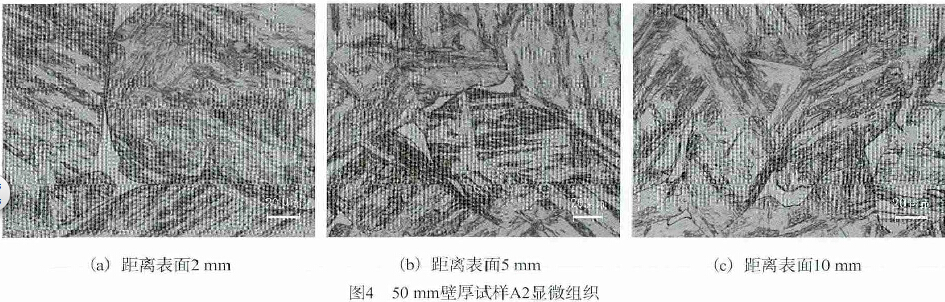

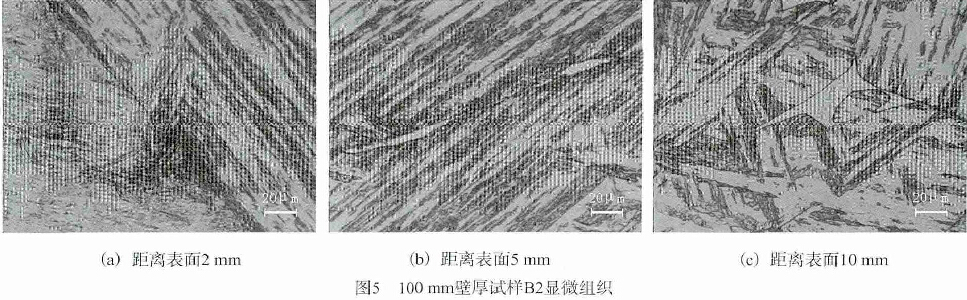

圖4-圖7分別為壁厚50mm、100mm、200mm、300mm處試樣，距離表面2mm、5mm、10mm處400倍的金相顯微組織。

從圖4-圖7可以看出，試樣顯微組織大部分都是由板條馬氏體和少量6鐵素體構成，在金相照片中可以分辨出不同馬氏體板條束間的邊界和6鐵素體，沿原奧氏體晶界分布的白亮色條塊狀組織即是6鐵素體。隨著試驗件壁厚的增加，顯微組織中馬氏體板條束大小也進一步增大。隨著壁厚的增加，鑄件表面含碳量增高，200mm壁厚試樣表層2mm和5mm及300mm壁厚試樣表層2mm鑄態組織中出現針狀馬氏體組織，如圖6a、6b和圖7a所示。

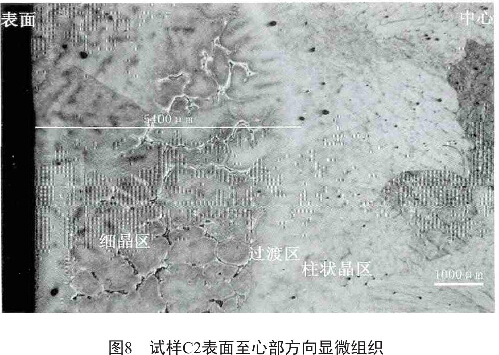

圖8為200mm壁厚試樣C2表面至心部方向12.5倍金相顯微組織。從圖8中可以看出，200mm壁厚試樣表面細晶區厚度約為5.4mm，可以清楚觀察到細晶區和柱狀晶區過渡區。結合圖2，可以看出過渡區所在部位與出現含碳量升高部位基本一致。

24低碳馬氏體不銹鋼鑄件增碳層電子探針面掃描分析

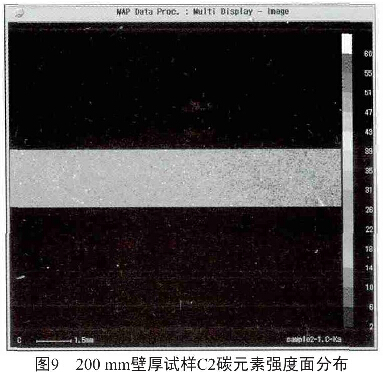

圖9為壁厚200mm處試樣C2表層至中心采用mappinganalysis方法觀察碳元素強度面分布圖。從圖9可以看出碳元素強度的面分布趨勢，沿表面至中心方向，宏觀觀察碳元素強度是逐漸降低，試樣表面碳元素強度明顯高于內部碳元素強度；在距表面10～11mm以下區域碳元素強度基本一致，但在距表面l—2mm和5—6mm區域碳元素強度出現升高趨勢。結合圖2和圖3可以看出200mm壁厚試樣C2碳元素強度的面分布趨勢與含碳量及顯微硬度變化趨勢基本一致。通過電子探針掃描測量200mm壁厚試樣C2的碳元素分布趨勢（圖9與直讀光譜儀測量的含碳量分布趨勢（圖2）基本一致，進一步驗證了呋喃樹脂砂生產低碳鋼鑄件表層增碳現象和增碳規律。

25結果分析

我國高禹等人研究了質子輻照AG-80環氧樹脂表面發現，質子輻照會使樹脂中化學鍵C-C、C-H、C-N和C-O受到破壞，并且在AG-80環氧樹脂表層發生碳的富集，隨輻照劑量增加，碳富集的區域增多，并且碳化趨勢越來越明顯。證明樹脂在高溫下會直接分解出大量碳原子。

同時，按傳統理論，型（芯）表面的樹脂粘結劑在高溫金屬液的作用下會很快分解和燃燒，分解出C0、C02、CH4、H20、S02等雙原子氣體，樹脂燃燒反應式為：

CH3C6H4S03H+X02-YC02+ZCO+PH20+QCmHn+S02(1)

分解產生的CO、C02、CH4等雙原子氣體和金屬原子之間具有一定的親和力，在鑄型與金屬液面接觸處又離解為碳原子。

碳在液態鋼中的標準溶解自由焓變?yōu)椋?/p>

△GT=5071.43-9.9962TCal/mol（2）

當澆注溫度為T=1853K時，按公式（2）計算得出吉布斯自由能△GT=-13451Cal/mol，表明在該溫度下，碳的溶解反應進行趨勢很大。碳原子能在鋼液中迅速溶解，碳原子在鋼中的溶解反應屬擴散動力學范疇，擴散反應是總反應的控制過程。擴散過程就是碳原子從濃度較高的鋼液表層向濃度較低的鋼液內部運動的過程，使?jié)舛融呌谄胶狻?/p>

由菲克定律得出碳在鋼液中的擴散方程：

式中：nc為碳在鋼液中的克原子數，t為時間，C*c為碳在界面上的濃度，Cc為碳在鋼液中的濃度，Dc為碳在鋼液中的擴散系數，h為擴散界面有效厚度，A為擴散界面面積。

由單位換算關系有：

將（4）-（6）式帶入（3）式得

式中：【%C】為碳在鋼液中的濃度，【%C*]為碳在界面上的濃度，ρ為鋼液密度，Mc為碳的原子量，V為鋼液體積。

碳原子在鑄件表面鋼液中不斷溶解，同時在鋼液內部不斷擴散。因此，在澆注過程中，碳原子的直接溶解反應在熱力學和動力學上是可行的，碳原子能直接溶解進入鋼液中，這是造成鑄件表面增碳的重要原因。

根據公式⑦可以得出，鋼液溫度越高，吉布斯自由能△CT值越小，碳原子在鑄件表面溶解趨勢越大，鑄件表面碳原子濃度越高。根據公式⑦可以得出，鑄件表層與鋼液內部碳原子濃度差越大，碳原子在鋼液中的擴散速度越快，隨著壁厚的增加，碳原子擴散時間越長，碳原子的擴散深度越大。所以隨著試驗件壁厚的增加，鑄件表面含碳量越高，增碳層深度越大，如圖2所示。由于試驗件設計結構較大壁厚(300mm）處位于砂型較上部，樹脂燃燒產生的氣體便于析出，鑄件表面溶解的碳原子總量減少了，同時該部位熱容量較大，熱作用時間長，促使鋼液中溶解的碳原子再次生成氣體析出和碳原子擴散，因此，鑄件表面含碳量偏低，表層含碳量的變化趨勢較為平緩。

馬氏體的硬度主要取決于含碳量，馬氏體的硬度隨著含碳量的增加而急劇增高，試驗件表層顯微硬度變化趨勢與碳含量變化趨勢基本一致，如圖3所示。碳原子在鋼液中的分配系數ko

1、采用呋喃樹脂砂工藝生產很低碳鋼鑄件時，鑄件表面會出現嚴重增碳現象，不同壁厚（分別為：50mm，100mm，200mm，300mm）試驗鑄件表面含碳量達到本體含碳量的2～7倍，增碳層深度達到8～12mm。隨著鑄件壁厚的增加，表層含碳量和增碳層深度都有所增加。其中200mm壁厚和300mm壁厚表層顯微組織中有針狀馬氏體組織出現。

2、呋喃樹脂在高溫金屬液的作用下，樹脂分解直接生成碳原子和燃燒生成C02、CO、CH4等氣體，氣體在界面解離生成碳原子，這些碳原子直接溶解進入鋼液，隨著凝固的進行向鋼液內部擴散，是很低碳鋼鑄件表層增碳的根本原因。
